住宅小区车库种植顶板应用 雨净360 车库顶板虹吸排水收集系统是土壤渗入水不断通过高分子防护排(蓄)水异型片流至虹吸排水槽。在虹吸排水槽上安装透气管，虹吸排水槽内的水在空隙、重力和透气很快汇集到出水口，出水口通过管道变径的方式使虹吸直管形成满流从而形成虹吸，虹吸排水槽内的水不断被吸入观察井。经观察井排入雨水收集系统内，待晴天需要对绿化植物进行浇灌时再对雨水进行循环利用。这样就从以往的被动排水转变成了现在的主动式排水，从而真正实现了零坡度、有组织排水。

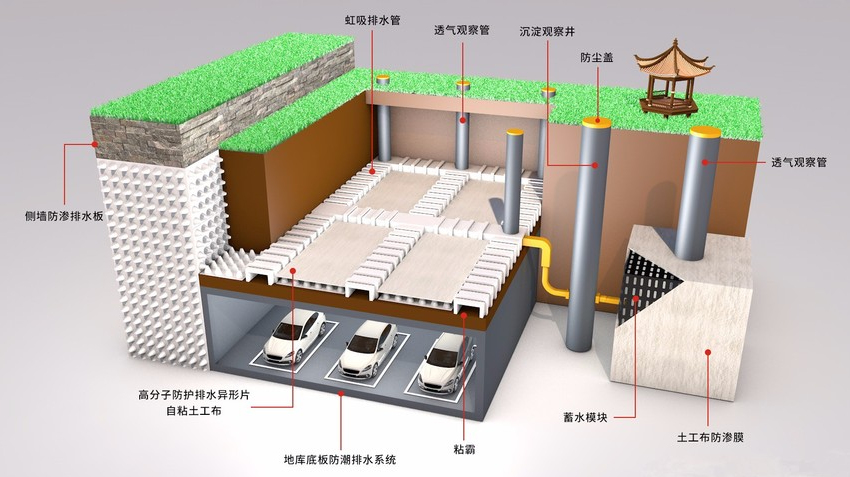

车库顶板虹吸排水系统大样图

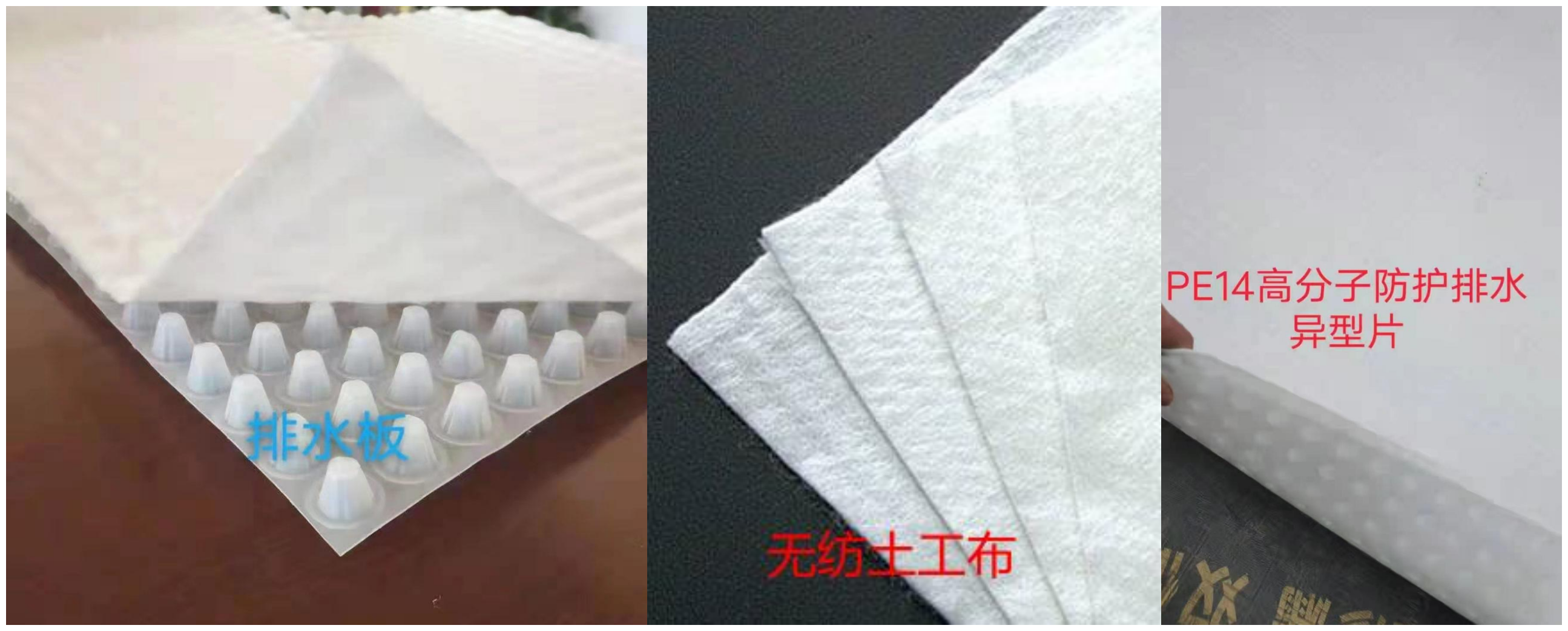

材料介绍 1、 高分子排水异性片自粘土工布； 2、 HDPE (纯白、原料) ，具有排水空间和支撑刚度； 3、 土工布：短纤维涤纶、针织非织造， 具有高抗拉强度、隔离、过滤作用， 40年以上的耐久年限。
适用范围： 适用于新型住宅区、地下车库顶板绿化、屋顶绿化、高尔夫球场工程等。
工作原理 1、雨水或浇灌水经土壤层渗透至车库顶板复合防护排水异型片； 2、流入车库顶板专用排水槽； 3、通过车库周边布置的竖向虹吸排水管产生重力流兼虹吸效应，流入沉淀观察井； 4、雨水经沉淀后，上面清水流入蓄水池； 5、后期物业对蓄水池的清水进行二次利用或者排入雨水管网。
车库顶板虹吸系统优点 1、 便于维护，减少阻塞现象； 2、 施工快，造价低； 3、 具有隔水透气、保温功能； 4、 耐植物根系穿刺 ； 5、 取消找坡层、保护层、隔离层代替传统排水过滤层； 6、 解决大面积顶板找坡困难，实现零坡度有组织排水。

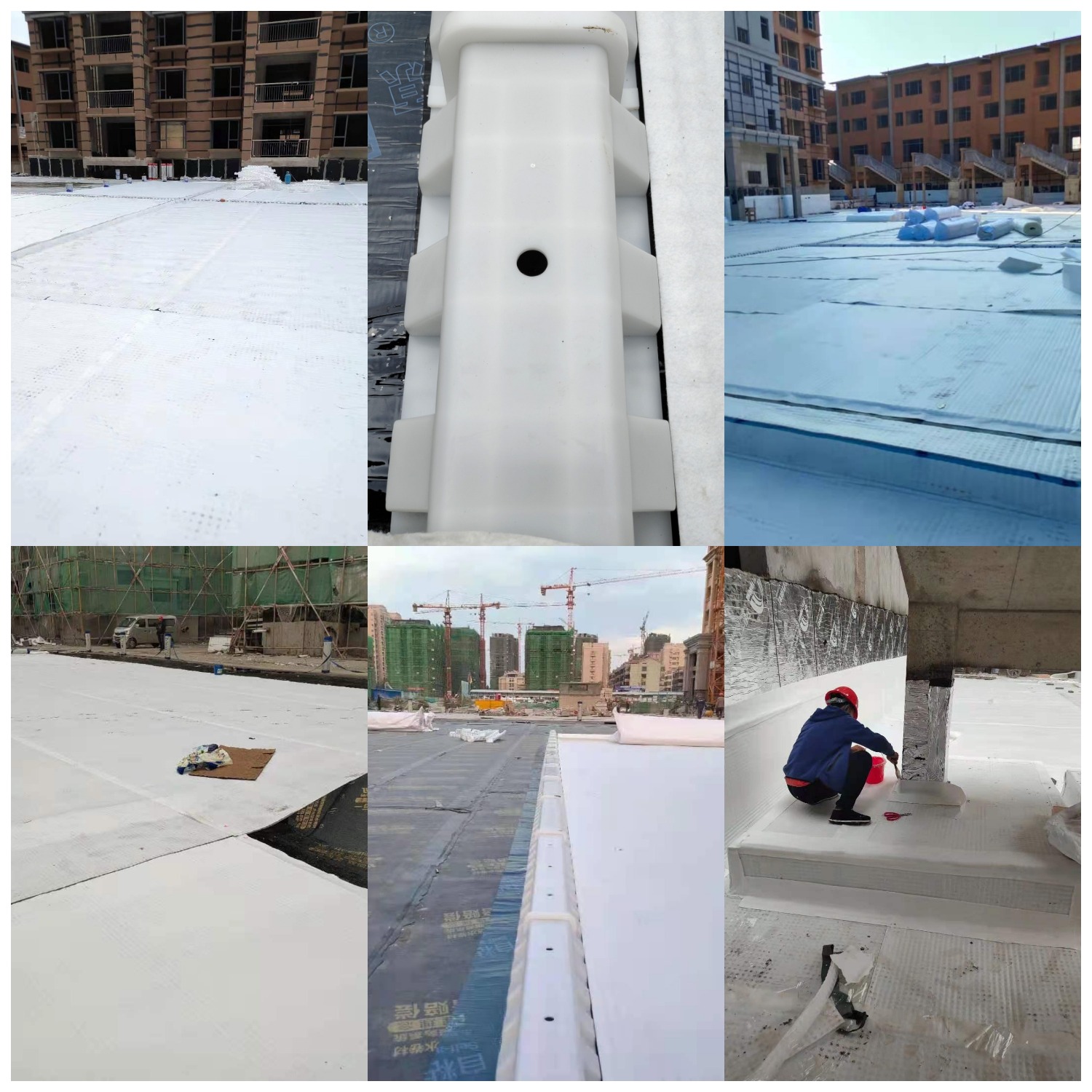

施工图：
